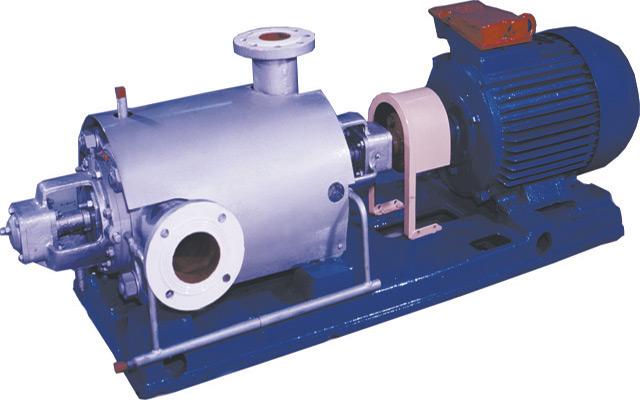

Предназначен для перекачивания конденсата в пароводяных сетях тепловых электростанций, работающих на органическом топливе, а также используются в системах тепло- и водоснабжения.
Насос горизонтальный, однокорпусный, секционный, с рабочим колесом одностороннего входа. Концевые уплотнения сальникового типа, опорами ротора служат подшипники качения. В качестве привода насоса применяется электродвигатель.
Основное назначение:
| Область применения |
К |
| Отрасли промышленности |
| Пищевая промышленность |
+ |
| Сахарная промышленность |
+ |
| Энергетика |
| Коммунальная энергетика |
+ |
| Тепловая энергетика |
+ |
Таблица выбора:
| Nп/п |
Марка |
Подача, м3/ч |
Напор, м |
Частота вращения, об/мин |
Мощность двигателя, кВт |
| 1 |
Кс 32-150-2 |
32 |
150 |
2900 |
22 |
| 2 |
Кс 50-55-2 |
50 |
55 |
2920 |
15 |
| 3 |
Кс 50-110-2 |
50 |
110 |
2920 |
30 |
| 4 |
Кс 80-155-2 |
80 |
155 |
2940 |
55 |
Запасные части Кс
| Наименование |
Насос, обозначение запчасти |
Масса, кг. |
Матерал |
| |
Кс 125-140(КсД140-140,8КсД6х3)
|
|
|
| Вал |
2Г-14057 |
56,00 |
40-3ГП-М1 |
| Вал |
2Г-27628 |
53,00 |
40-3ГП-М1 |
| Втулка |
Д-3075 |
0,75 |
СЧ20 |
| Втулка защитная |
Д-14058 |
3,50 |
СЧ20 |
| Втулка защитная |
Д-14060 |
2,90 |
СЧ20 |
| Втулка нажимная |
Д-14159 |
0,13 |
СЧ20 |
| Диафрагма между I и II ступенями |
Г-14047 |
4,03 |
СЧ20 |
| Диафрагма между I и II ступенями |
Г-14048 |
4,52 |
СЧ20 |
| Диафрагма между II и III ступенями |
Г-14054 |
4,03 |
СЧ20 |
| Диафрагма между II и III ступенями |
Г-14055 |
4,52 |
СЧ20 |
| Колесо рабочее I ступени |
В-18827 |
22,50 |
СЧ20 |
| Колесо рабочее левое |
В-18829 |
17,50 |
СЧ20 |
| Колесо рабочее правое |
В-18828 |
17,50 |
СЧ20 |
| Кольцo |
Д-8525 |
0,09 |
Ст3кп |
| Кольцо уплотняющее |
Г-14046 |
1,80 |
СЧ20 |
| Кольцо уплотняющее |
Г-14049 |
3,24 |
СЧ20 |
| Маслоотражатель |
Д-3072 |
0,32 |
СЧ20 |
| Маслоотражатель |
Д-3073 |
0,23 |
СЧ20 |
| Ротор |
2Г-18826 |
135,00 |
Узел |
| Ротор |
2Г-27627 |
132,00 |
Узел |
| |
|
|
|
| |
Кс 125-55 (КсД125-55,8КсД10х3)
|
|
|
| Вал |
2Г-27625 |
36,00 |
40 |
| Вал |
2Г-4960 |
35,50 |
40-3ГП-М1 |
| Втулка |
Д-4946 |
0,73 |
25 |
| Втулка |
Д-4948 |
0,48 |
Cталь 25 |
| Втулка |
Д-4961 |
2,50 |
СЧ20 |
| Втулка защитная |
Д-4944 |
2,00 |
СЧ20 |
| Втулка защитная |
Д-4945 |
1,03 |
СЧ20 |
| Втулка нажимная |
Д-4950 |
0,16 |
СЧ20 |
| Диафрагма между I и II ступенями |
Г-6357 |
3,00 |
СЧ20 |
| Диафрагма между I и II ступенями |
Г-6358 |
3,70 |
СЧ20 |
| Диафрагма между I и III ступенями |
Г-6354 |
3,00 |
СЧ20 |
| Диафрагма между I и III ступенями |
Г-6355 |
3,70 |
СЧ20 |
| Колесо рабочее I ступени |
В-4941 |
18,50 |
СЧ20 |
| Колесо рабочее II ступени |
В-4942 |
8,00 |
СЧ20 |
| Колесо рабочее III ступени |
В-4943 |
8,00 |
СЧ20 |
| Кольцо уплотняющее |
Г-4955 |
4,20 |
СЧ20 |
| Кольцо уплотняющее |
Г-4956 |
2,80 |
СЧ20 |
| Кольцо уплотняющее |
Д-4949 |
0,01 |
Шнур 1-2с |
| Крышка сальника |
Г-25765 |
2,30 |
СЧ20 |
| Подшипник |
3086313 |
3,98 |
покупной |
| Подшипник |
313 |
2,13 |
покупной |
| Ротор |
2Г-27624 |
90,50 |
Узел |
| Ротор |
В-4965 |
93,50 |
Узел |
| |
|
|
|
| |
Кс 32-150
|
|
|
| Аппарат направляющий |
Н18.30.10.07 |
2,90 |
СЧ 20 |
| Аппарат направляющий |
Н18.30.30.02 |
4,70 |
СЧ20 |
| Вал |
Н18.30.20.27 |
9,00 |
40б |
| Втулка |
Н18.23.20.09-01 |
0,11 |
В20 |
| Втулка сальника |
Н18.30.10.04 |
1,90 |
СЧ21-40 |
| Диск разгрузочный |
Н18.30.20.06-01 |
1,60 |
20Х13-а |
| Колесо предвключенное |
Н18.30.20.13-01 |
0,70 |
20Х13Л-I |
| Колесо рабочее |
Н18.30.20.24 |
1,80 |
СЧ20 |
| Колесо рабочее I ступени |
Н18.30.20.01 |
2,10 |
20Х13Л |
| Кольцo уплотняющее |
Н18.30.30.04 |
0,34 |
СЧ 20 |
| Кольцо |
У86.00.01-03 |
0,00 |
Рез.смесь 51-14 |
| Кольцо |
У86.00.02-03 |
0,01 |
Резин. смесь 51 |
| Кольцо |
У86.00.02-14 |
0,03 |
Рез.смесь 51-14 |
| Кольцо |
У87.00.01 |
0,09 |
Резина51-1481 |
| Подушка пяты |
Н18.30.10.08 |
3,35 |
30х13 |
| Подшипник |
32208 |
0,40 |
покупной |
| Ротор |
Н18.30.20.00-01 |
22,10 |
Узел |
| Рубашка |
Н18.30.20.25 |
1,00 |
20Х13 |
| |
|
|
|
| |
Кс 32-150-2
|
|
|
| Аппарат направляющий |
Н18.118.40.03 |
4,70 |
СЧ20 |
| Аппарат направляющий |
Н18.30.10.07 |
2,90 |
СЧ 20 |
| Аппарат направляющий |
Н18.30.30.02 |
4,70 |
СЧ20 |
| Барабан |
Н18.118.30.06 |
1,50 |
20Х13 |
| Вал |
Н18.118.30.05 |
8,50 |
40Х |
| Втулка |
Н13.69.10.02 |
2,70 |
СЧ20 |
| Втулка |
Н18.118.30.02 |
0,28 |
СЧ20 |
| Втулка |
Н18.118.30.03 |
0,28 |
СЧ20 |
| Втулка |
Н18.118.30.21 |
0,80 |
20Х13 |
| Колесо предвключенное |
Н18.118.30.09 |
0,70 |
20Х13Л |
| Колесо рабочее I ступени |
Н18.118.30.11 |
2,10 |
20Х13Л |
| Колесо рабочее II-III ступени |
Н18.118.30.12 |
1,80 |
СЧ20 |
| Колесо рабочее IY ступени |
Н18.118.30.01 |
1,65 |
СЧ20 |
| Кольцo |
У85.00.01 |
0,00 |
Резина51-1481 |
| Кольцо |
У86.00.05-11 |
0,02 |
Резина51-1481 |
| Кольцо |
У86.00.05-14 |
0,03 |
Резина51-1481 |
| Кольцо |
У87.00.01 |
0,09 |
Резина51-1481 |
| Кольцо |
У87.00.08 |
0,00 |
Резина51-1481 |
| Кольцо |
У87.00.08-09 |
0,01 |
Резина51-1481 |
| Кольцо |
У87.00.08-14 |
0,01 |
Резина51-1481 |
| Кольцо уплотняющее |
Н18.118.10.08 |
0,80 |
30Х13Л |
| Кольцо уплотняющее |
Н18.118.10.17 |
0,30 |
СЧ 20 |
| Кольцо уплотняющее |
Н18.30.30.04 |
0,34 |
СЧ 20 |
| Корпус подшипника |
Н18.118.10.01-01 |
7,00 |
СЧ20 |
| Крышка входная |
Н18.118.10.21 |
38,00 |
СЧ20 |
| Набивка |
АГИ 10х10 |
0,13 |
АГИ-10/10 |
| Ротор |
Н18.118.30.00 |
21,00 |
Узел |
| Секция |
Н18.118.40.01 |
9,80 |
|
| |
|
|
|
| |
Кс 50-110
|
|
|
| Аппарат направляющий |
Н18.23.10.14 |
7,40 |
СЧ20 |
| Аппарат направляющий |
Н18.23.30.02 |
13,30 |
СЧ20 |
| Букса сальника |
Н18.23.10.36 |
1,20 |
СЧ20 |
| Втулка |
Н18.23.20.05 |
0,24 |
40-3ГП-М1 |
| Втулка |
Н18.23.20.09-01 |
0,10 |
40-б |
| Втулка сальника |
Н18.23.10.06 |
3,70 |
СЧ20 |
| Втулка сальника |
Н18.23.10.12 |
2,90 |
СЧ20 |
| Диск разгрузочный |
Н18.23.20.03-01 |
3,35 |
20Х13-б |
| Колесо предвключенное |
Н18.23.20.01 |
1,70 |
20Х13А-I |
| Колесо рабочее |
Н18.23.20.26 |
5,57 |
СЧ20 |
| Колесо рабочее I ступени |
Н18.23.20.25 |
6,10 |
20Х13Л |
| Шайба |
Н18.23.20.34 |
0,03 |
40-ЗГП-М1- |
| Кольцо уплотняющее |
Н18.23.30.03 |
0,10 |
СЧ20 |
| Кольцо уплотняющее |
Н18.23.30.04 |
0,55 |
СЧ20 |
| Кольцо фонарное |
Н18.23.10.07 |
0,17 |
СЧ20 |
| Корпус секции |
Н18.23.30.01 |
30,50 |
СЧ20 |
| Крышка входная |
Б-24963 |
98,00 |
СЧ20 |
| Крышка напорная |
Н18.23.10.10-02 |
97,00 |
СЧ20 |
| Обтекатель |
Н18.23.20.04 |
0,22 |
40-3ГП-М1 |
| Подушка пяты |
Н18.23.10.13 |
4,70 |
3Х13 |
| Рубашка |
Н18.23.20.06-01 |
0,96 |
20Х13 |
| Рубашка сальника |
Н18.23.20.06 |
0,96 |
20Х13-б |
| Секция |
Н18.23.30.00 |
44,50 |
Узел |
| Секция 1 ступени |
В-24825 |
16,00 |
СЧ20 |
| Шайба стопорная |
Д-25177 |
0,10 |
К270В-IVГОСТ165 |
| Шайба стопорная |
Н18.23.20.22 |
0,01 |
К270В-IVГОСТ165 |
| Шайба стопорная |
Н18.33.20.16 |
0,01 |
К270В-IVГОСТ165 |
| |
|
|
|
| |
Кс 50-110-1
|
|
|
| Аппарат направляющий |
Н18.23.10.14 |
7,40 |
СЧ20 |
| Аппарат направляющий |
Н18.23.30.02 |
13,30 |
СЧ20 |
| Барабан |
Н18.23.20.29 |
4,44 |
20Х13 |
| Букса сальника |
Н18.23.10.36 |
1,20 |
СЧ20 |
| Вал |
Н18.23.20.31-02 |
15,70 |
40Х |
| Втулка |
Н18.23.10.41 |
5,65 |
СЧ20 |
| Втулка |
Н18.23.20.09-01 |
0,11 |
В20 |
| Втулка сальника |
Н18.23.10.06 |
3,70 |
СЧ20 |
| Втулка сальника |
Н18.23.10.12 |
3,10 |
СЧ20 |
| Колесо предвключенное |
Н18.23.20.01 |
1,70 |
20Х13Л-I |
| Колесо рабочее |
Н18.23.20.26-02 |
5,74 |
СЧ18 |
| Колесо рабочее I ступени |
Н18.23.20.25-02 |
6,10 |
20Х13Л-I |
| Кольцo |
Н18.23.20.42 |
0,05 |
В20 |
| Кольцo |
Н18.23.30.06 |
0,50 |
СЧ20 |
| Кольцо уплотняющее |
Н18.23.30.03 |
0,10 |
СЧ20 |
| Крышка входная |
Н18.23.10.42 |
94,00 |
СЧ20 |
| Крышка напорная |
Н18.23.10.10-03 |
95,00 |
СЧ20 |
| Крышка сальника |
Н18.23.10.11 |
22,00 |
СЧ20 |
| Муфта |
СТП10.02.00-09 |
16,93 |
Узел |
| Ротор |
Н18.23.20.00-03 |
59,80 |
Узел |
| Рубашка |
Н18.23.20.41 |
1,05 |
20Х13 |
| Корпус секции |
Н18.23.30.01-01 |
30,50 |
СЧ20 |
| Секция 1 ступени |
В-24825 |
16,00 |
СЧ20 |
| |
|
|
|
| |
Кс 50-110-2
|
|
|
| Аппарат направляющий |
Н18.113.10.01 |
4,50 |
СЧ 20 |
| Аппарат направляющий |
Н18.113.30.02 |
4,20 |
СЧ 20 |
| Барабан |
Н18.112.20.05 |
4,50 |
20Х13-б |
| Букса |
Н18.112.10.34 |
0,85 |
СЧ 20 |
| Втулка |
Н18.112.20.03 |
0,70 |
20Х13 |
| Втулка |
Н18.112.20.06 |
0,21 |
40-3ГП-М1 |
| Втулка |
Н18.112.20.21 |
0,70 |
40-3ГП-М1- |
| Втулка |
Н18.112.20.23 |
0,45 |
40-3ГП-М1 |
| Втулка сальника |
Н18.112.10.06 |
1,60 |
СЧ20 |
| Гильза |
Н18.112.10.17-01 |
3,50 |
СЧ 20 |
| Колесо предвключенное |
Н18.113.20.04 |
1,20 |
20Х13Л |
| Колесо рабочее |
Н18.113.20.03 |
4,50 |
20Х13Л-I |
| Кольцo |
Н18.112.30.04 |
0,20 |
СЧ 20 |
| Кольцo |
Н18.113.30.04 |
0,80 |
СЧ 20 |
| Кольцo |
У85.00.01-01 |
0,00 |
РЕЗ.СМЕСЬ |
| Кольцo |
У85.00.01-02 |
0,00 |
РЕЗ.СМЕСЬ |
| Кольцo |
У85.00.01-03 |
0,00 |
РЕЗ.СМЕСЬ |
| Кольцo |
У85.00.01-12 |
0,01 |
РЕЗ.СМЕСЬ |
| Кольцo |
У85.00.01-14 |
0,01 |
РЕЗ.СМЕСЬ |
| Кольцо |
У85.00.01-20 |
0,01 |
РЕЗ.СМЕСЬ |
| Кольцо |
У85.00.01-23 |
0,01 |
РЕЗ.СМЕСЬ |
| Кольцо |
У85.00.02-22 |
0,04 |
РЕЗ.СМЕСЬ |
| Кольцо |
У85.00.02-30 |
0,05 |
РЕЗ.СМЕСЬ |
| Корпус сальника |
Н18.112.10.05 |
6,70 |
СЧ20 |
| Крышка входная |
Н18.112.10.01 |
74,00 |
СЧ20 |
| Крышка напорная |
Н18.112.10.02 |
75,00 |
СЧ20 |
| Набивка |
АГИ 10х10 |
0,13 |
АГИ-10/10 |
| Ротор |
Н18.113.20.00 |
33,00 |
Узел |
| Секция |
Н18.113.30.01 |
25,00 |
СЧ20 |
| |
|
|
|
| |
Кс 50-55
|
|
|
| Аппарат направляющий |
Н18.23.10.14 |
7,40 |
СЧ20 |
| Аппарат направляющий |
Н18.23.30.02 |
13,30 |
СЧ20 |
| Втулка |
Н18.23.20.05 |
0,24 |
40-3ГП-М1 |
| Втулка сальника |
Н18.23.10.06 |
3,70 |
СЧ20 |
| Втулка сальника |
Н18.23.10.12 |
2,90 |
СЧ20 |
| Колесо предвключенное |
Н18.23.20.01 |
1,70 |
20Х13Л |
| Колесо рабочее |
Н18.23.20.26 |
5,57 |
СЧ20 |
| Кольцо уплотняющее |
Н18.23.30.04 |
0,55 |
СЧ20 |
| Кольцо фонарное |
Н18.23.10.07 |
0,17 |
СЧ20 |
| Корпус подшипника |
Н18.23.10.15 |
20,00 |
СЧ20 |
| Корпус секции |
Н18.23.30.01 |
30,50 |
СЧ20 |
| Крышка сальника |
Н18.23.10.11 |
22,00 |
СЧ20 |
| Обтекатель |
Н18.23.20.04 |
0,02 |
40-3ГП-М1 |
| Подушка пяты |
Н18.23.10.13 |
4,70 |
3Х13 |
| Ротор |
Н18.23.20.00-I |
31,00 |
|
| Рубашка |
Н18.23.20.06 |
0,96 |
20Х13-б |
| |
|
|
|
| |
Кс 50-55-1
|
|
|
| Аппарат направляющий |
Н18.23.10.14 |
7,40 |
СЧ20 |
| Аппарат направляющий |
Н18.23.30.02 |
13,30 |
СЧ20 |
| Барабан |
Н18.23.20.29 |
4,44 |
20Х13 |
| Букса сальника |
Н18.23.10.36 |
1,20 |
СЧ20 |
| Вал |
Н18.23.20.31-01 |
11,00 |
40Х |
| Втулка |
Н18.23.10.41 |
5,65 |
СЧ20 |
| Втулка |
Н18.23.20.05 |
0,20 |
40-3ГП-М1 |
| Втулка |
Н18.23.20.09-01 |
0,11 |
В20 |
| Втулка сальника |
Н18.23.10.06 |
3,70 |
СЧ20 |
| Втулка сальника |
Н18.23.10.12 |
3,10 |
СЧ20 |
| Колесо предвключенное |
Н18.23.20.01 |
1,70 |
20Х13Л-I |
| Колесо рабочее |
Н18.23.20.26-01 |
5,74 |
СЧ20 |
| Колесо рабочее I ступени |
Н18.23.20.25-01 |
6,10 |
20Х13Л-I |
| Кольцo |
Н18.23.30.06 |
0,50 |
СЧ20 |
| Кольцo |
У85.00.01 |
0,00 |
рез. Смесь 51-1481 |
| Кольцо уплотняющее |
Н18.23.30.03 |
0,10 |
СЧ20 |
| Крышка входная |
Н18.23.10.42 |
94,00 |
СЧ20 |
| Крышка напорная |
Н18.23.10.10-03 |
95,00 |
СЧ20 |
| Крышка сальника |
Н18.23.10.11 |
22,00 |
СЧ20 |
| Муфта |
СТП10.01.00-04 |
6,96 |
Узел |
| Обтекатель |
Н18.23.20.04 |
0,02 |
40-3ГП-М1 |
| Ротор |
Н18.23.20.00-02 |
37,80 |
Узел |
| Рубашка |
Н18.23.20.41 |
1,02 |
20Х13 |
| Корпус секции |
Н18.23.30.01-01 |
30,50 |
СЧ20 |
| Секция 1 ступени |
В-24825 |
16,00 |
СЧ20 |
| |
|
|
|
| |
Кс 50-55-2
|
|
|
| Аппарат направляющий |
Н18.113.10.01 |
4,50 |
СЧ 20 |
| Барабан |
Н18.112.20.05 |
4,50 |
20Х13-б |
| Букса |
Н18.112.10.34 |
0,85 |
СЧ20 |
| Вал |
Н18.111.20.02 |
11,00 |
40Х-3 |
| Втулка |
Н18.112.20.03 |
0,70 |
30Х13 |
| Втулка |
Н18.112.20.06 |
0,21 |
40-3ГП-М1 |
| Втулка |
Н18.112.20.21 |
0,70 |
40-3ГП-М1- |
| Втулка |
Н18.112.20.23 |
0,45 |
40-3ГП-М1 |
| Втулка сальника |
Н18.112.10.06 |
1,60 |
СЧ20 |
| Гильза |
Н18.112.10.17-01 |
3,50 |
СЧ 20 |
| Колесо предвключенное |
Н18.113.20.04 |
1,20 |
20Х13Л |
| Колесо рабочее |
Н18.111.20.01 |
4,50 |
20З13Л |
| Кольцо |
У85.00.01-01 |
0,00 |
РЕЗ.СМЕСЬ |
| Кольцо |
У85.00.01-02 |
0,00 |
РЕЗ.СМЕСЬ |
| Кольцо |
У85.00.01-03 |
0,00 |
РЕЗ.СМЕСЬ |
| Кольцо |
У85.00.01-12 |
0,01 |
РЕЗ.СМЕСЬ |
| Кольцо |
У85.00.01-14 |
0,01 |
РЕЗ.СМЕСЬ |
| Кольцо |
У85.00.01-20 |
0,01 |
РЕЗ.СМЕСЬ |
| Кольцо |
У85.00.01-23 |
0,01 |
РЕЗ.СМЕСЬ |
| Кольцо |
У85.00.02-22 |
0,04 |
РЕЗ.СМЕСЬ |
| Кольцо |
У85.00.02-30 |
0,05 |
РЕЗ.СМЕСЬ |
| Корпус сальника |
Н18.112.10.05 |
6,70 |
СЧ20 |
| Крышка входная |
Н18.112.10.01 |
74,00 |
СЧ20 |
| Крышка напорная |
Н18.112.10.02 |
75,00 |
СЧ20 |
| Набивка |
АГИ 10х10 |
0,13 |
АГИ-10/10 |
| Ротор |
Н18.111.20.00 |
27,10 |
Узел |
| |
|
|
|
| |
Кс 80-155
|
|
|
| Аппарат направляющий |
Н18.23.10.14 |
7,40 |
СЧ20 |
| Аппарат направляющий |
Н18.23.30.02 |
13,30 |
СЧ20 |
| Букса сальника |
Н18.23.10.36 |
1,20 |
СЧ20 |
| Вал |
Н18.23.20.15-1 |
9,70 |
40-3ГП-М1 |
| Втулка |
Н18.23.20.05 |
0,24 |
40-3ГП-М1 |
| Втулка |
Н18.23.20.09-01 |
0,11 |
40-3ГП-М1 |
| Втулка сальника |
Н18.23.10.06 |
3,70 |
СЧ20 |
| Втулка сальника |
Н18.23.10.12 |
2,90 |
СЧ20 |
| Гайка круглая |
Д-25176 |
0,05 |
45-3ГП-М1 |
| Гайка круглая |
Н18.23.20.10 |
0,14 |
45-3ГП-М1 |
| Гайка круглая |
Н18.23.20.11 |
0,14 |
45-3ГП-М1 |
| Гайка круглая |
Н18.23.20.12 |
0,10 |
45-3ГП-М1 |
| Диск разгрузочный |
Н18.23.20.03-01 |
3,35 |
20Х13а |
| Колесо предвключенное |
Н18.23.20.01 |
1,70 |
20Х13А-I |
| Колесо рабочее |
Н18.23.20.26 |
5,74 |
СЧ20 |
| Колесо рабочее I ступени |
Н18.23.20.25 |
6,10 |
20Х13Л |
| Шайба |
Н18.23.20.34 |
0,08 |
40-ЗГП-М1- |
| Кольцо уплотняющее |
Н18.23.30.03 |
0,10 |
СЧ20 |
| Кольцо уплотняющее |
Н18.23.30.04 |
0,55 |
СЧ20 |
| Кольцо фонарное |
Н18.23.10.07 |
0,17 |
СЧ20 |
| Корпус подшипника |
Н18.23.10.15 |
20,00 |
СЧ20 |
| Обтекатель |
Н18.23.20.04 |
0,22 |
40-3ГП-М1 |
| Подушка пяты |
Н18.23.10.13 |
4,70 |
3Х13 |
| Рубашка |
Н18.23.20.41 |
1,05 |
20Х13-б |
| Рубашка сальника |
Н18.23.20.06 |
0,96 |
20Х13-б |
| Секция |
Н18.23.30.00 |
44,50 |
Узел |
| Секция 1 ступени |
В-24825 |
16,00 |
СЧ20 |
| Шайба стопорная |
Д-25177 |
0,01 |
К270В-IVГОСТ165 |
| Шайба стопорная |
Н18.23.20.22 |
0,01 |
К270В-IVГОСТ165 |
| Шайба стопорная |
Н18.33.20.16 |
0,01 |
К270В-IVГОСТ165 |
| Шпилька стяжная |
Н18.23.10.27 |
3,50 |
40Х |
| |
|
|
|
| |
Кс 80-155-1
|
|
|
| Аппарат направляющий |
Н18.23.10.14 |
|
|
| Аппарат направляющий |
Н18.23.30.02 |
13,30 |
СЧ20 |
| Барабан |
Н18.23.20.29 |
4,44 |
20Х13 |
| Букса сальника |
Н18.23.10.36 |
1,20 |
СЧ20 |
| Вал |
Н18.23.20.31 |
9,70 |
40Х |
| Втулка |
Н18.23.10.41 |
5,65 |
СЧ20 |
| Втулка |
Н18.23.20.05 |
0,20 |
40-3ГП-М1 |
| Втулка |
Н18.23.20.09-01 |
0,11 |
В20 |
| Втулка сальника |
Н18.23.10.06 |
3,80 |
СЧ20 |
| Втулка сальника |
Н18.23.10.12 |
3,10 |
СЧ20 |
| Колесо предвключенное |
Н18.23.20.01 |
1,70 |
20Х13Л-I |
| Колесо рабочее |
Н18.23.20.26 |
5,57 |
СЧ20 |
| Колесо рабочее I ступени |
Н18.23.20.25 |
5,93 |
20Х13Л-I |
| Кольцo |
Н18.23.20.42 |
0,06 |
В20 |
| Кольцo |
Н18.23.30.06 |
0,50 |
СЧ20 |
| Кольцo |
У85.00.01 |
0,00 |
рез.смесь 51-1481 |
| Кольцо |
У86.00.02-03 |
0,01 |
рез.смесь 51-1481 |
| Кольцо |
У86.00.02-09 |
0,00 |
рез.смесь 51-1481 |
| Кольцо |
У86.00.02-14 |
0,03 |
рез.смесь 51-1481 |
| Кольцо |
У86.00.02-17 |
0,04 |
рез.смесь 51-1481 |
| Кольцо уплотняющее |
Н18.23.30.03 |
0,10 |
СЧ20 |
| Крышка входная |
Н18.23.10.42 |
94,00 |
СЧ20 |
| Крышка напорная |
Н18.23.10.10-03 |
95,00 |
СЧ20 |
| Крышка сальника |
Н18.23.10.11 |
22,00 |
СЧ20 |
| Муфта |
СТП10.02.00-10 |
17,67 |
Узел |
| Подшипник |
307 |
0,05 |
покупной |
| Подшипник |
32208 |
0,40 |
покупной |
| Ротор |
Н18.23.20.00-01 |
31,00 |
Узел |
| Рубашка |
Н18.23.20.41 |
1,05 |
20Х13 |
| |
|
|
|
| |
Кс 80-155-2
|
|
|
| Аппарат направляющий |
Н18.112.10.03 |
6,00 |
СЧ 20 |
| Аппарат направляющий |
Н18.112.30.02 |
5,80 |
СЧ20 |
| Барабан |
Н18.112.20.05 |
4,50 |
20Х13-б |
| Букса |
Н18.112.10.34 |
0,85 |
СЧ 20 |
| Вал |
Н18.112.20.01 |
12,30 |
40Х-3 |
| Втулка |
Н18.112.20.03 |
0,70 |
20Х13-б |
| Втулка |
Н18.112.20.06 |
0,21 |
40-3ГП-М1 |
| Втулка |
Н18.112.20.21 |
0,70 |
40-3ГП-М1- |
| Втулка |
Н18.112.20.23 |
0,45 |
40-3ГП-М1 |
| Втулка сальника |
Н18.112.10.06 |
1,60 |
СЧ20 |
| Гильза |
Н18.112.10.17 |
2,30 |
СЧ 20 |
| Колесо предвключенное |
Н18.112.20.16 |
1,30 |
20Х13Л |
| Колесо рабочее |
Н18.112.20.02 |
5,30 |
20Х13Л |
| Колесо рабочее |
Н18.112.20.19 |
5,10 |
20Х13Л |
| Колесо рабочее |
Н18.112.20.20 |
5,70 |
20Х13Л |
| Кольцo |
Н18.112.30.03 |
0,76 |
СЧ 20 |
| Кольцo |
Н18.112.30.04 |
0,20 |
СЧ 20 |
| Кольцo |
У85.00.01-01 |
0,00 |
Резен.смесь51-1 |
| Кольцo |
У85.00.01-02 |
0,00 |
РЕЗ.СМЕСЬ 51-14 |
| Кольцo |
У85.00.01-12 |
0,01 |
РЕЗ.СМЕСЬ |
| Кольцo |
У85.00.01-14 |
0,01 |
РЕЗ.СМЕСЬ |
| Кольцо |
У85.00.01-20 |
0,01 |
РЕЗ.СМЕСЬ |
| Кольцо |
У85.00.01-23 |
0,01 |
РЕЗ.СМЕСЬ |
| Кольцо |
У85.00.02-22 |
0,04 |
РЕЗ.СМЕСЬ |
| Кольцо |
У85.00.02-30 |
0,05 |
РЕЗ.СМЕСЬ |
| Крышка входная |
Н18.112.10.01 |
74,00 |
СЧ20 |
| Крышка напорная |
Н18.112.10.02 |
75,00 |
СЧ20 |
| Муфта упругая |
Н18.112.11.00 |
7,30 |
Узел |
| Набивка |
АГИ 10х10 |
0,13 |
АГИ-10/10 |
| Проставка |
Н18.112.10.33 |
9,50 |
СЧ20 |
| Ротор |
Н18.112.20.00 |
40,00 |
Узел |
| Ротор |
Н18.112.20.00-01 |
40,00 |
Узел |
