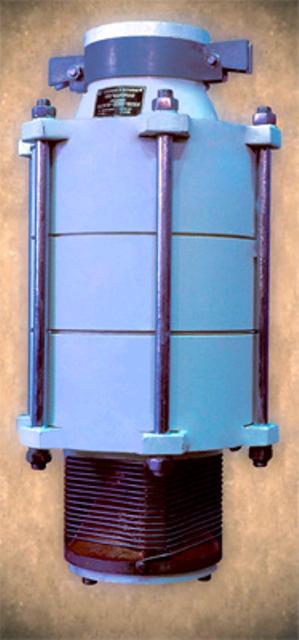

Насосы предназначены для закачки в нагнетательные скважины промысловых сточных вод плотностью не более 1200 кг/м3, с температурой до 313К (40°С), водородным показателем (рН) от 5,4 до 9, общей минерализацией — не более 250 г/л, с содержанием механических примесей до 0,1 г/л. Насосы применяются в нефтяной промышленности для поддержания пластового давления нефтяных месторождений. Климатическое исполнение — У* и ХЛ*.
Основные технические характеристики:
Конструкция:
Насос — погружной секционный многоступенчатый вертикального исполнения. Секция представляет собой пакет ступеней, помещенный в стальную трубу и стянутый в осевом направлении винтами. Ступень состоит из обоймы, направляющего аппарата, разгруженного рабочего колеса и двух уплотнительных колец плавающего типа. Радиальные нагрузки ротора насоса воспринимаются резино-металлическими подшипниками скольжения, осевые нагрузки — упорным секторным подшипником, расположенным в верхней части каждой секции. Привод насоса — погружной трехфазный асинхронный электродвигатель с короткозамкнутым ротором, водонаполненный, вертикального исполнения. Соединение валов и передача крутящего момента осуществляется роликовой муфтой.
Материалы:
Рабочие колеса и направляющие аппараты — нержавеющая сталь Корпусные детали — углеродистая сталь с коррозионностойким покрытием Пара трения упорного подшипника — силицированный графит.
Характеристики:
Технические данные:
|
Показатели |
Типоразмеры насосов |
||
|
ЭЦПК16-2000-1400 |
ЭЦПК16-3000-1000 |
||
|
Подача, м3/сут (м3/ч) |
2000 (83) |
3000 (125) |
|
|
Напор, м |
1360 |
930 |
|
|
Подпор, м, не менее |
6 |
6 |
|
|
Частота вращения (синхронная), об/мин |
3000 |
3000 |
|
|
Количество секций в насосе, шт |
3 |
2 |
|
|
Количество ступеней в насосе, шт |
30 |
16 |
|
|
Мощность электродвигателя при g =1200 кг/м3 (g =1000 кг/м3), кВт |
700 (500) |
700 (500) |
|
|
Номинальное напряжение, В |
3000 |
3000 |
|
|
Масса насоса, кг |
2580 |
1560 |
|
|
Длина, |
L |
5050 |
3200 |
|
мм |
L1 |
4900 |
3050 |
