- Предназначены для установки на трубопроводах для агрессивных и неагрессивных сред.
- Рабочая среда — жидкость и газ, нейтральные по отношению к материалам деталей, соприкасающихся со средой.
- Температура рабочей среды — 300оС; для природного газа до +100оС.
- Номинальное давление PN 16МПа.
- Материал корпуса — сталь 25, сталь 12Х18Н10Т, сталь 10Х17Н13М3Т.
- Присоединение к трубопроводу — муфтовое, с внутренней резьбой или фланцевое.
- Клапаны могут работать в районах с умеренным и тропическим климатом.
Таблица 1
| Обозначение | Таблица — фигура | PN , МPа |
| АК 21001 | 15с57бк 15нж57нж |
16 |
Таблица 2
| Обозначение | DN | H | L | G | hc | Масса, кг |
| Размеры,мм | ||||||
| АК21001 | 15 | 209 | 90 | G1/2-A | 29 | 3.3 |
| 20 | 217 | 110 | G3/4-A | 37 | 3.8 | |
| 25 | 227 | 130 | G1-A | 47 | 4.5 | |

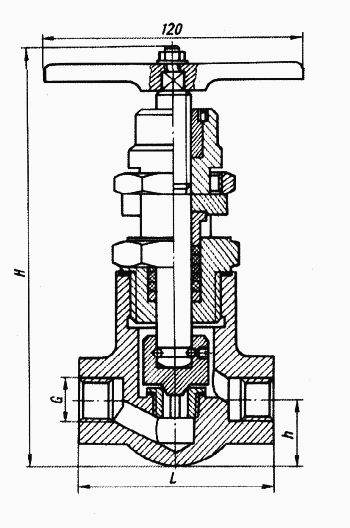

Схема клапана запорного стального PN 16
Основные конструктивные особенности и преимущества:
- Уплотнение «золотник-седло» — конусное, притертое, «метал по металлу», обеспечивающее высокую герметичность клапана и длительный ресурс.
- Корпусные детали выполнены методом объемной штамповки, что обеспечивает конструктивную прочность и надежность.
- Имеется возможность поджатия уплотнения штока в процессе эксплуатации гайкой накидной.
